MC004系列大型智能全自動金相切割機
MC004系列（ZQ-200、ZQ-200A）
一、ZQ系列大型智能全自動金相切割機產品簡介：

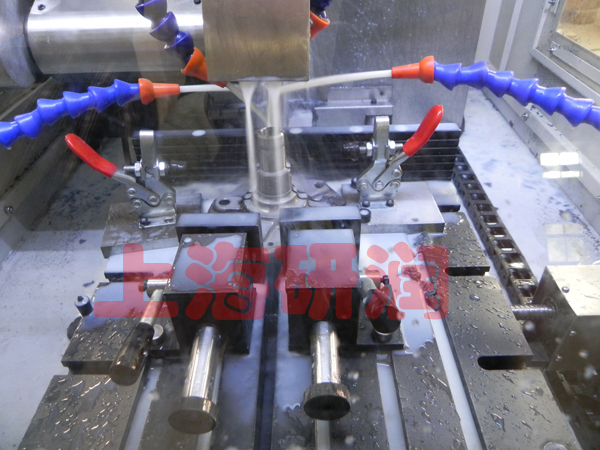

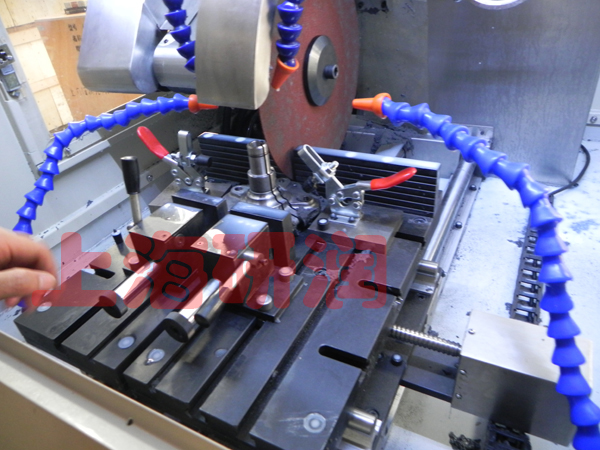

ZQ-200系列是為滿足一些大型工件、不規格件而設計的高精立地一體式自動金相切割機。具有精確定位切割、多重定位連續切割、行程設定切割、在線調整進刀速度等各種功能；采用高強度機殼，雙層可移動精密定位平臺。分體式雙平臺雙虎鉗快速推進設計，利于各種不規則工件的加持。進刀行程任意設定，切割完畢自動停止并復位。切割速度1--200mm/分任意設定，并可根據切割情況隨時進行在線調整；適用于一些大型工件、不規則件等各類工件的精密取樣切割，尤其適合汽車零部件（如制動盤、減振器、各類大型軸桿及軸套、支撐架、、齒輪盤、異形件等）的取樣。

二、ZQ系列大型智能全自動金相切割機產品技術規格：
|
型號 |
ZQ-200 |
ZQ-200A |
|
主軸轉速 |
100-3000r/min（無極調速） |
100-3000r/min（無極調速） |
|
X平臺行程 |
手動70mm |
自動70mm |
|
X軸速度 |
手動 |
自動0-100mm（無極調速） |
| Z軸行程 |
100mm
|
|
Y平臺行程 |
自動/手動（480mm） |
|
Y平臺速度 |
0-200mm（無極調速） |
|
控制系統 |
8寸彩色觸摸屏、PLC控制系統 （日本三菱） |
|
最大切割尺寸 |
600X300X140mm |
|
切割方式 |
手動/智能自動 （雙重模式） |
|
送給方式 |
進退比任意設定 |
|
有效進刀距離 |
400mm |
|
完成量追蹤 |
液晶數顯 （時時顯示） |
|
切割臺尺寸 |
400X400mm |
|
切割片規格 |
（350-450）X（2-4）X32mm |
|
加持臺規格 |
分體式雙層可移動平臺 |
|
切割速度 |
1-200mm/分鐘 |
|
在線調速 |
任意調整 |
|
進刀距離 |
任意設定（0-350mm） |
|
復位方式 |
自動復位 |
|
冷卻系統 |
自動（水冷4通道） |
|
水箱容量 |
200L |
|
電機功率 |
5.5KW-7.5KW（ABB電機） |
|
機臺形式 |
立地一體式 |
|
電源 |
380V |
|
重量 |
800-1000KG |
|
標準配置： |
|
|
主機 |
一臺 |
|
冷卻系統 |
一套 |
|
Y向移動平臺 |
一套（主機上） |
|
X/Y雙向定位平臺 |
一套（主機上） |
|
推進夾具 |
兩付 |
|
隨機工具 |
一套 |
|
精切片 |
兩塊 |
|
技術文件 |
說明書一份、合格證一份、保修卡一份 |
|
選配： |
圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 |
|
其他 ： |
特殊工件可定做夾具 | |
