一、產品簡介：
金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗目的，因而選擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到最理想的取樣目的。
二、產品特點：
1、超大的切割室及進刀行程
2、手動切割方式
3、自動循環冷卻系統，避免試樣塊燒傷
5、封閉式切割

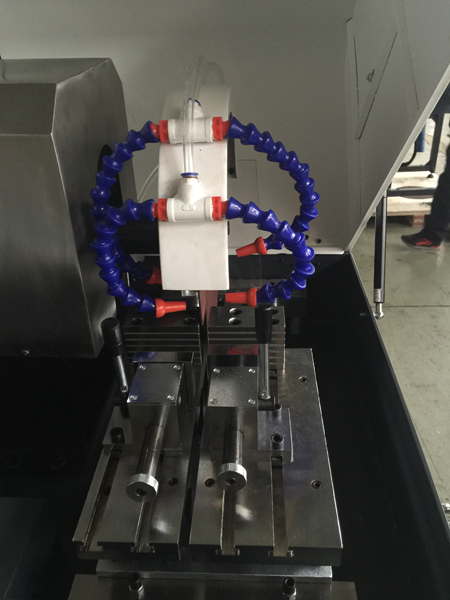

7、快速加緊分體式雙虎鉗結構
8、主機、冷卻系統一體式
二、技術參數：
|
序號 |
型號 |
QG-5A |
|
1 |
主軸轉速 |
2840r/min |
|
2 |
平臺Y行程 |
280mm |
|
3 |
切割室 |
封閉式 |
|
4 |
最大切割尺寸 |
380X130X100mm |
|
5 |
切割方式 |
手動 |
|
6 |
有效進刀距離 |
250mm |
|
7 |
切割臺尺寸 |
310X310mm |
|
8 |
切割片規格 |
（300-350）X2.0X32mm |
|
9 |
加持臺規格 |
快速加緊分體式雙虎鉗結構 |
|
10 |
冷卻系統 |
自動（水冷3通道） |
|
11 |
水箱容量 |
120L |
|
12 |
電機功率 |
4.0KW |
|
13 |
機臺形式 |
立地一體式 |
|
14 |
電源 |
380V |
|
15 |
重量 |
300KG |
|
標準配置 |
|
1 |
主機 |
一臺 |
|
2 |
冷卻系統 |
一套 |
|
3 |
Y向移動平臺 |
一套（主機上） |
|
4 |
固定平臺 |
一套（主機上） |
|
5 |
推進夾具 |
兩付 |
|
6 |
隨機工具 |
一套 |
|
7 |
精切片 |
兩塊 |
|
8 |
技術文件 |
說明書一份、合格證一份、保修卡一份 |
|
選配： |
|
|
1 |
圓盤夾具、齒條夾具、萬能夾具、縱剖夾具、特殊工件可定做 | |
